Présentation

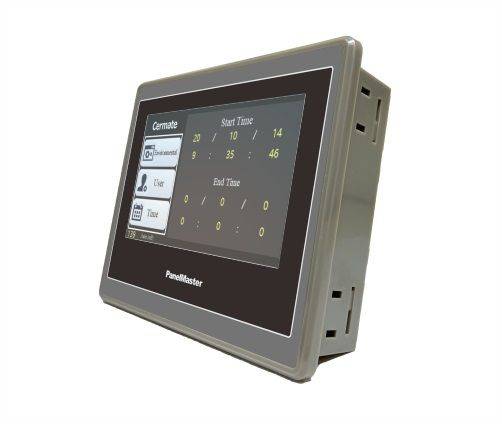

-Présentation Interface Homme Machine tactile PK2 4,3" à 15" IP65 x3 ports COM IP65 série ou Ethernet
La gamme IHM PK2 de notre partenaire Cermate vous propose une série complète de pupitres opérateurs (HMI/IHM/Interface Homme Machine) intégrant les principales caractéristiques suivantes : des écrans TFT haute définition allant de 4,3 à 15 pouces, une conception robuste avec indice de protection élevé IP65 (étanche à l'eau et aux poussières), de multiples ports de communication (ports série, USB,...), une grande capacité de stockage et un démarrage rapide.
La gamme de pupitre opérateur PK2 se décline aussi en version Ethernet (cf. les caractéristiques techniques). Tous ces pupitres opérateurs (IHM) peuvent être customisés avec l'ajout d'un cadre ouvert, de bras VESA, d'une coque avant en aluminium, d'un clavier d'extension, en montage mural ou tout simplement portatif.
Les Interfaces Hommes Machines (IHM/HMI) de la série PK2 Cermate bénéficient de plus de 500 protocoles de communication tels que Mitsubishi (Melsec), Siemens (Sismatic), Omron (Sysmac), Modbus TCP, Modbus RTU, BACnet, BACnet/IP, OPC UA...
Les IHM PK2, c'est aussi un logiciel orienté objet pour : La visualisation des données avec des courbes et graphiques de tendance, des graphiques animés, l'affichage du pipeline, des codes-barres, des QR Codes...
La gestion de fichiers et de bases de données avec des alarmes, des données de recette, des enregistreurs de données historiques, des opérations de journalisation, des tableaux de planifications...
Une protection et une sécurité élevées que ce soit au niveau de l'utilisateur avec la gestion de mot de passe, la protection du fichier de projet, des processeurs d'événements, des protections pour les macros...
Vous pouvez télécharger gratuitement au lien suivant le logiciel de développement PM Designer : PM Designer V4.0.3.12
Références gamme IHM série PK2 Cermate version Ethernet et Série
| Modèles | Taille écran | Résolution | Luminosité |
| VERSION SERIE | |||
| PK2043-20ST | 4,3" | 480x272 | 400 cd/m² |
| PK2070-30ST | 7" | 800x480 | 400 cd/m² |
| PK2100-30ST | 10,1" | 1024x600 | 350 cd/m² |
| VERSION ETHERNET | |||
| PK2043-31ST | 4,3" | 480x272 | 400 cd/m² |
| PK2070-31ST | 7" | 800x480 | 400 cd/m² |

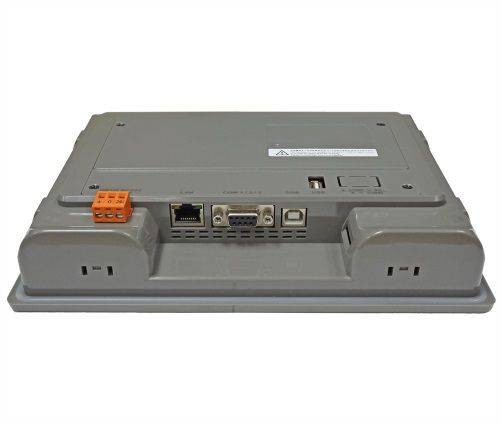

| PK2080-31ST | 8" | 800x600 | 250 cd/m² |
| PK2100-31ST | 10,1" | 1024x600 | 350 cd/m² |
| PK2104-31ST | 10,4" | 800x600 | 400 cd/m² |

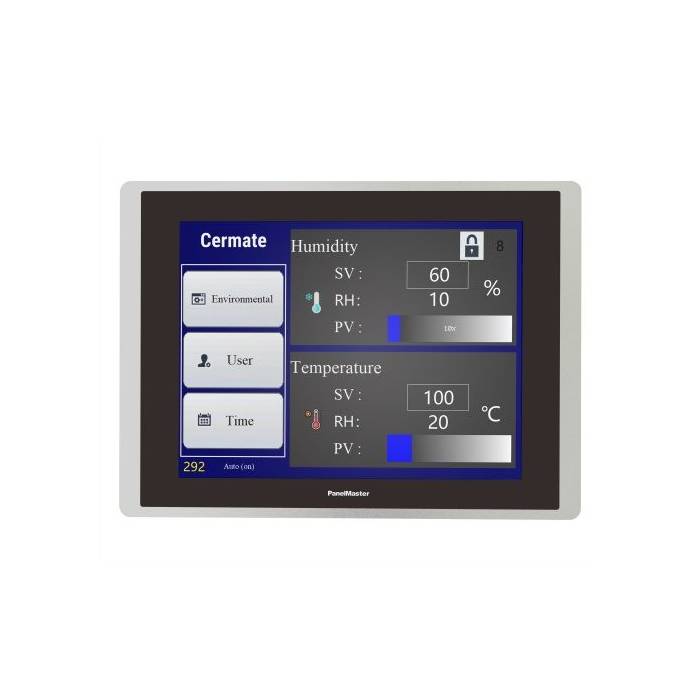

| PK2121-31ST | 12,1" | 1024x768 | 500 cd/m² |
| PK2150-31ST | 15" | 1024x768 | 350 cd/m² |
