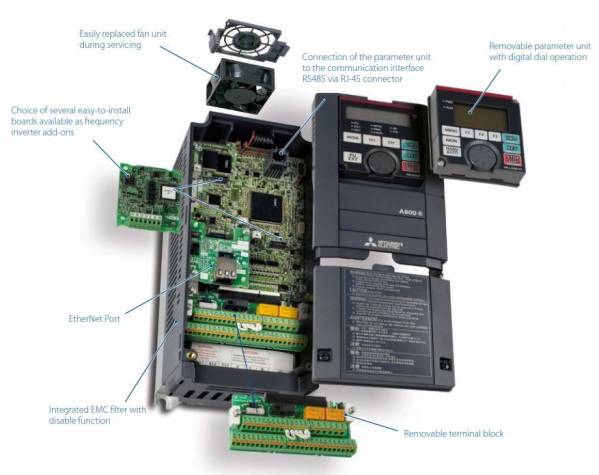

Variateur de fréquence de notre partenaire Mitsubishi

Qu'est-ce qu'un variateur de fréquence ?

Les variateurs de fréquence (ou VFD - Variable Frequency Drives) contrôlent la vitesse de sortie, le couple, la direction et la puissance des moteurs électriques connectés en faisant varier leur entrée d'énergie, en particulier la tension et la fréquence.

Les variateurs de vitesse sont très utilisés dans l'industrie car ils apportent souplesses, énonomies d'énergies et précision de pilotage.

Il existe principalement deux types de variateurs de fréquence : monophasés et triphasés. Le choix va dépendre essentiellement du type de moteur piloter et de l'application.

voir nos variateurs de vitesse

Variateur de fréquence monophasé vs triphasé



Qu'est-ce qu'un variateur de fréquence monophasé ?

L'alimentation du variateur de fréquence monophasé est composée d'un fil sous tension et d'un fil neutre avec une tension de 230V. Il n'y a qu'un seul fil sous tension, c'est pourquoi il est appelé monophasé.

Caractéristiques principales

  • Entrée : 230V monophasé (phase + neutre).
  • Sortie : le plus souvent triphasé 230 V, destiné à alimenter un moteur triphasé.
  • Puissances disponibles : généralement limitées (de quelques centaines de watts à quelques kilowatts).

Applications typiques

Petites pompes, ventilateurs, compresseurs, machines à bois, petits convoyeurs.

Avantages

  • Compatible avec les réseaux standards (230VAC)
  • Permet d’utiliser des moteurs triphasés dans un environnement monophasé.
  • Compact et relativement abordable.

Limites

  • Puissance maximale restreinte.
  • Moins adapté aux moteurs industriels de grande taille.

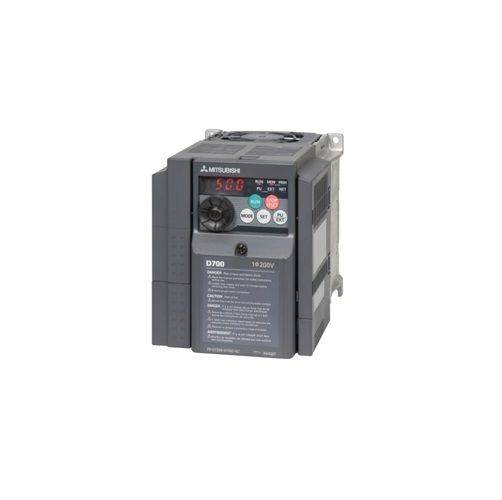

FR-D700, le variateur de fréquence monophasé 100V de notre partenaire Mitsubishi

Exemple de variateur de fréquence monophasé

Les variateurs de fréquence monophasés sont utilisés pour les applications de faible puissance qui nécessitent généralement moins d'un CV. Voici quelques-uns des cas d'utilisation des variateurs de fréquence monophasés : contrôleurs de débit d'air et souffleurs, pompes centrifuges, rasoirs électriques, ventilateurs non industriels, aspirateurs, jouets…

voir produit

Qu'est-ce qu'un variateur de fréquence triphasé ?

L'alimentation du variateur de fréquence triphasé a trois fils sous tension, donc il est appelé variateur de fréquence triphasé.

Caractéristiques principales

  • Entrée : 400 VAC triphasé (3 phases + neutre selon les configurations).
  • Sortie : triphasé (souvent 400 V).
  • Puissances disponibles : très larges, allant de quelques kilowatts à plusieurs centaines de kW.

Applications typiques

Lignes de production, machines-outils, gros ventilateurs, systèmes de pompage, compresseurs industriels, ascenseurs.

Avantages

  • Large gamme de puissances disponibles.
  • Adapté aux moteurs puissants et aux applications exigeantes.
  • Rendement élevé et grande robustesse.

Limites

  • Nécessite une alimentation triphasée.
  • Coût plus élevé et installation plus technique.

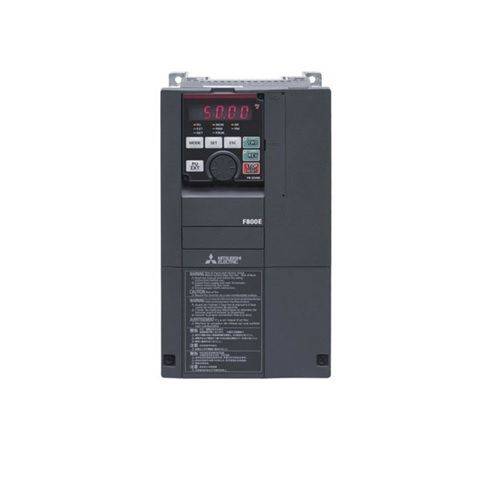

FR-F800, le variateur de fréquence triphasé en 200V ou 400V de notre partenaire Mitsubishi

Exemple variateur de fréquence triphasé

Les variateurs de fréquence triphasés sont utilisés pour une large gamme d'équipements et de systèmes industriels de forte puissance, notamment : compresseurs d'air, pompes centrifuges, congélateurs et réfrigérateurs, systèmes de chauffage, ventilation et climatisation (HVAC), machines à usage intensif, telles que les perceuses à colonne, les concasseurs, les convoyeurs, les broyeurs, les tours, les mélangeurs, les ponceuses, les scies, et les équipements de levage, tels que les grues et les palans.

voir produit

Demande d'informations complémentaires

Parlons de votre projet ! Nos spécialistes vous conseillent sur le choix du variateur idéal pour optimiser vos moteurs et vos consommations d’énergie.

FAQ - Variateur de fréquence Mono/Tri

Quelle est la différence entre un variateur de fréquence monophasé ou triphasé ?

La différence vient prinicpalement de l'alimentation électrique :

  • Variateur monophasé : fonctionne avec du 230V
  • Variateur triphasé : fonctionne avec du 400V

Peut-on utiliser un variateur monophasé pour un moteur triphasé ?

Oui. La majorité des variateurs monophasés fournissent en sortie du 230V triphasé, permettant ainsi de piloter un moteur triphasé à partir d’une alimentation monophasée. Cela est particulièrement utile lorsqu’on ne dispose pas d’un réseau triphasé.

Quelle est la durée de vie d’un variateur de fréquence ?

Un variateur bien dimensionné et correctement installé peut durer entre 7 et 15 ans, selon les conditions d’utilisation (température, poussière, humidité, cycles de charge). Une maintenance régulière prolonge considérablement sa durée de vie. Appelez nous pour toutes questions concernant la maintenance de vos variateurs de fréquence.

Un variateur de fréquence peut-il réduire la consommation électrique ?

Oui, surtout dans les applications où la vitesse du moteur peut être adaptée aux besoins réels (pompes, ventilateurs, compresseurs). Les économies d’énergie peuvent atteindre 30 à 50 % dans certains cas.
