Module entrée analogique tension, courant, TC, PT100...

Ref : GT-3xxx

Modules entrées analogiques série GT-3xxx de notre partenaire Crevis : tension, courant, différentiel courant, différentielle tension, coupleur de régulation, entrée température... Toutes en montage Rail-DIN et températures étendues -40°C à +70°C...

Température étendue
Rail-DIN

Module entrée analogique tension, courant, TC, PT100...

Quantité

Demander plus d'informations
Ce produit est actuellement en rupture de stock. Il sera réapprovisionné prochainement.
Document technique

Présentation

-

Présentation Module entrée analogique tension, courant, TC, PT100...

Nous avons le plaisir de vous présenter les bornes d'entrées analogiques de notre partenaire Crevis. Ces modules d'entrées analogiques série G sont conçues pour une utilisation dans des environnements difficiles ou exigeants. Elles sont dotées d'une conception robuste qui leur permet notamment de supporter des températures de fonctionnement allant de -40°C à +70°C et résistent aux chocs et vibrations.

Les modules d'entrées analogiques G-3xxx sont disponibles en 4, 8 ou 16 canaux avec des résolutions allant de 12 à 24 bits. Ces bornes peuvent être configurées pour accepter différents types de signaux d'entrée tels que des signaux de tension (0-10 Vdc, 0-5Vdc, 1-5Vdc), de courant (0-20mA, 4-20mA, -20-20mA), de différentiel courant ou tension, coupleur de régulation (PT100 ou thermocouple) et de température PT100/PT1000... ou température thermocouple.

Compactes et polyvalentes, toutes certificées CE, UL et FCC, ces bornes d'entrées analogiques série GT-3xxx sont prévues en montage Rail-DIN. Découvrez la liste détaillée de toutes les références ci-dessous dans l'onglet "caractéristiques" :

REFERENCES DESCRIPTION

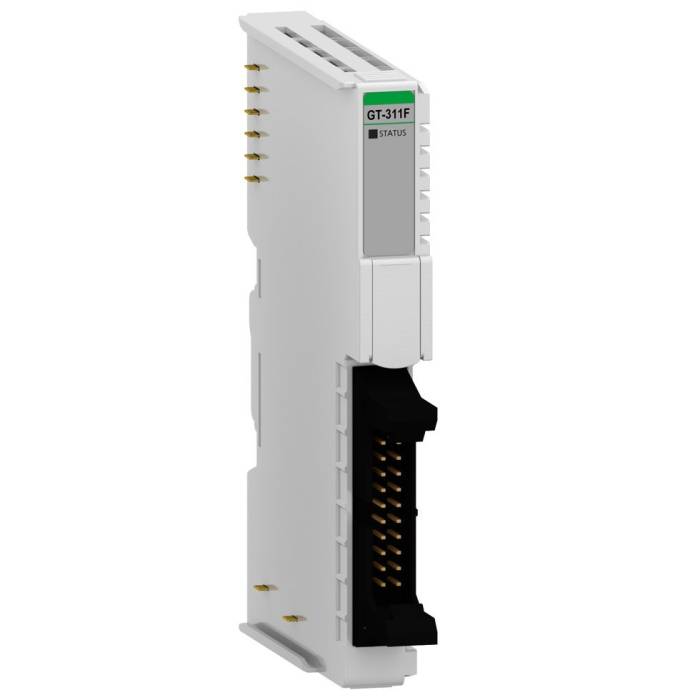

Série GT-31xx Entrée analogique courant
Série GT-34xx Entrée analogique tension
Série GT-39xx Entrée analogique différentiel (courant ou tension)
Série GT-37xx/38xx Entrée analogique température ou thermocouple
Série GT-3901 Mesure consommation triphasée
Série GT-3002 Jauge de contrainte



Logiciel gratuit I/O Guide PRO

Le logiciel I/O Guide PRO de notre partenaire CREVIS est gratuit et téléchargeable directement au lien suivant : je télécharge

Cet utilitaire gratuit vous facilite grandement la tâche. Vous pouvez, dans une phase avant-projet, sélectionner les modules d'E/S déportés souhaités et vérifier si cette configuration est viable ou non.

Par la suite, il vous permet de paramétrer les modules en cours (adresse IP, mode de repli, configuration des entrées analogiques...) et d'avoir accès aux documentations des modules.

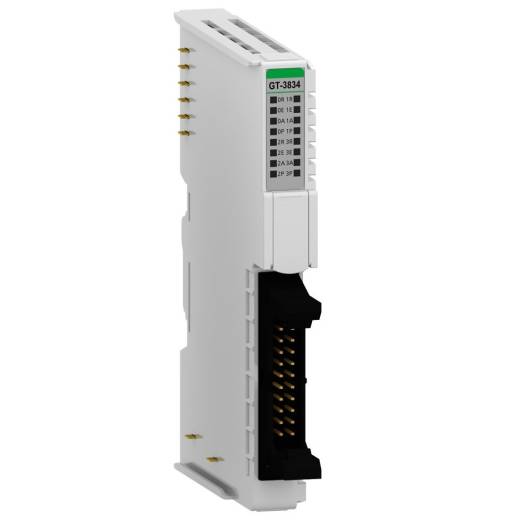

Exemple de borne entrée analogique Crevis série G

Caractéristiques

+

Documents

+
Demande de devis ou d'information complémentaires
Vous avez besoin d'un service ?
Assistance Technique
Gestion de projet
Produits sur mesure

Qu'est-ce qu'une borne d'entrée analogique ?

Un module d'entrée analogique en automation industrielle est utilisé pour mesurer des signaux analogiques provenant de capteurs ou de dispositifs externes afin de les convertir en signaux numériques que le système de contrôle peut traiter. Les signaux analogiques peuvent être des mesures de température, de pression, de niveau, de débit, etc.

Le module d'entrée analogique utilise des convertisseurs analogique-numérique (CAN) pour transformer le signal analogique en un signal numérique compréhensible par le système de contrôle. Les données numériques sont ensuite transmises au système de contrôle pour effectuer une action en conséquence...



Ces modules d'entrée analogiques sont utilisés dans de nombreux domaines industriels, tels que la surveillance de processus, l'automatisation de l'usine, la régulation de température et de pression, etc. Ils sont souvent utilisés avec d'autres modules de sortie analogiques pour créer des boucles de contrôle en temps réel pour réguler les processus industriels.

La résolution en bits d'un module d'entrée analogique mesure la précision avec laquelle un module peut convertir une tension analogique en une valeur numérique.Plus précisément, la résolution en bits représente le nombre de bits utilisés pour quantifier la tension d'entrée analogique en une valeur numérique. Par exemple, si un module d'entrée analogique a une résolution de 12 bits, cela signifie qu'il peut quantifier la tension d'entrée en 2^12, soit 4096 niveaux différents.

Une résolution en bits plus élevée permet une conversion plus précise de la tension d'entrée en une valeur numérique. Cela est particulièrement important lorsque la plage de tension d'entrée est petite ou lorsque des mesures très précises sont nécessaires. En revanche, une résolution en bits plus faible peut entraîner une perte de précision ou de résolution dans les mesures effectuées par le module d'entrée analogique.
