Document technique
Présentation

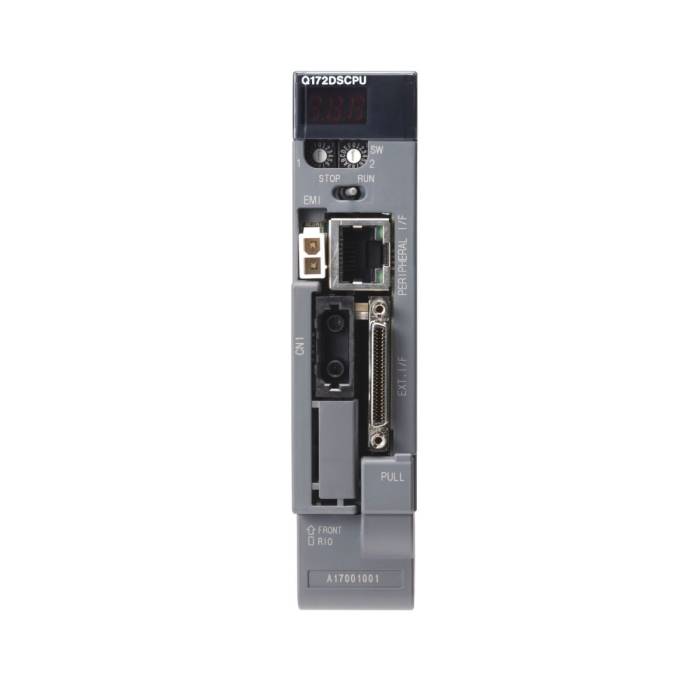

-Présentation Module Motion controller CPU 16 axes Q172DSCPU PLC Melsec Q SSCNET-IIIH
L’unité centrale Motion Controller commande et synchronise les servo amplificateurs et servomoteurs raccordés. Un système Motion dispose en plus de l’UC Controller également d’une UC API. Seulement avec la combinaison d’une commande de positionnement à dynamique élevée et d’un automate est constitué un système de commande de déplacement innovant autosuffisant. Pendant que l’UC Motion commande des déplacements servo dispendieux, l’UC API fait fonctionner en même temps le déroulement mécanique de l’exploitation et la communiation.
Le module motion control CPU Q172DSCPU de notre partenaire Mitsubishi de l'automate programmable modulaire série MELSEC Q dispose de 16 axes et intègre le réseau à grande vitesse SSCNETIII/H pour la communication avec des servoamplificateurs à haut rendement avec jusqu’à 150 Mbit/s. Ce module intègre aussi un port USB, un port Ethernet et un port RS-232, ainsi que quatre axes d'interpolation linéaire, deux axes avec interpolation circulaire et trois axes avec interpolation hélicoïdale.
Caractéristiques
+Documents
+
