Module Motion control simple QD77MS Melsec Q 2, 4 et 16 axes SSCNET-IIIH

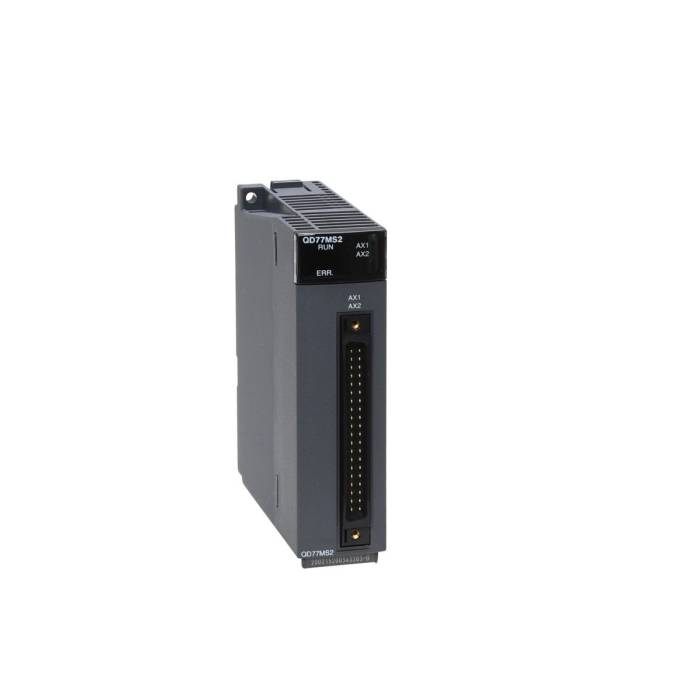

Nous avons le plaisir de vous présenter le module Simple Motion QD77MS de la série PLC modulaire Melsec Q de notre partenaire Mitsubishi Electric. Les modules Motion Simple QD77MS2, QD77MS4 et QD77MS16 sont des modules spécialisés commandés par l'unité centrale de l'automate programmable série Melsec Q. Ils commandent des mouvements complexes via des servo-amplificateurs et des servomoteurs. La série Motion simple QD77MS est déclinée en 2 axes pour le QD77MS2, 4 axes pour le QD77MS4 et 16 axes pour le QD77MS16.

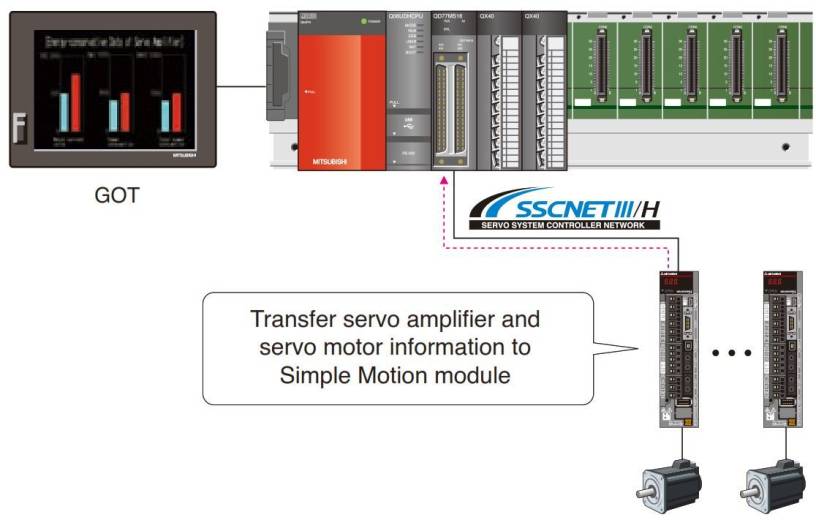

La série de module Motion simple QD77MS bénéficie de nombreux avantages : contrôle des flux, contrôle des positionnements, contrôle synchrone/cam, contrôle de la vitesse et du couple (contrôle du serrage et de l'emmanchement),  fonction d'auto-génération des CAM, fonction du contrôle des moniteurs (optionnel), interface réseau SSCNET/IIIH, réglage des paramètres du servoamplificateur via le logiciel MR Configurator2, et bien plus encore. Retrouvez ci-dessous un tableau récapitulatif des modèles.

Liste des modèles Motion Simple série QD77MS :

• Série : Automate programmable MELSEC Q
• Type : Module Simple Motion
• Nombre d'axes : 2 axes, 4 axes et 16 axes
• Capacité programme : 600
• Unité capacité programmae : Positionnement données/axes
• Nombre d'entrées :
  • x2 entrées (QD77MS2)
  • x4 entrées (QD77MS4 et QD77MS16)
• Dimensions : 27,4 x 98 x 90 mm
• Poids 0,15 kg
• Conformité CE, UL/cUL et EAC
