Passerelle de communication DeviceNET esclave vers maître Modbus RTU

La passerelle de communication industrielle GW-7243D offre les fonctions esclave DeviceNet et maître Modbus et permet au maître DeviceNet d’accéder aux périphériques esclaves Modbus. Sur le réseau DeviceNet, le module agit en tant que périphérique "groupe 2 uniquement" et attend la construction de la connexion avec le maître DeviceNet. Dans le réseau Modbus, la passerelle de communication industrielle GW-7243D est un périphérique maître et envoie cycliquement les commandes pour accéder aux appareils esclaves Modbus.

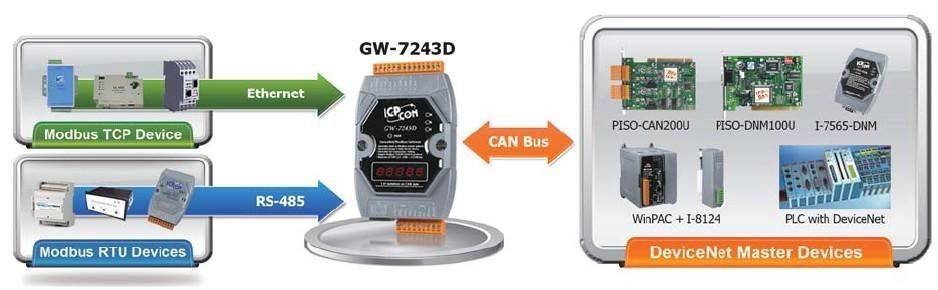

Les interfaces client Modbus TCP et maître Modbus RTU / ASCII de la passerelle de communication industrielle GW-7243D peuvent fonctionner simultanément. Cette fonctionnalité signifie que les utilisateurs peuvent intégrer différents types de périphériques esclaves Modbus dans le réseau DeviceNet, et que ces périphériques fournissent des interfaces de communication Ethernet, RS-232 ou RS-485. Afin de simplifier l'utilisation de la passerelle de communication industrielle GW-7243D, l'utilitaire de configuration et de génération de fichiers EDS est conçu pour créer facilement et rapidement des applications.

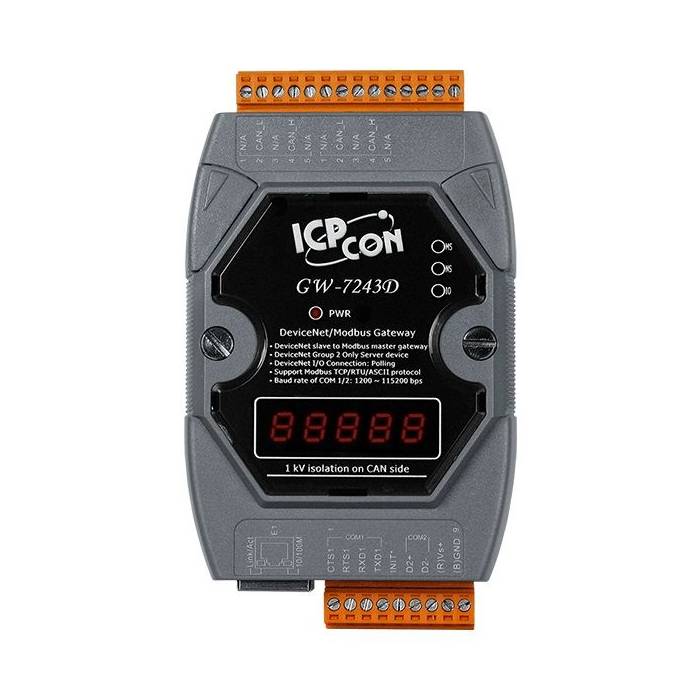

• Référence : GW-7243D
• Abonné serveur DeviceNet groupe 2 uniquement
• Supporte les connexions explicites et votes
• L'utilisateur peut sélectionner le protocole Modbus RTU/ASCII pour chaque port COM
• Supporte jusqu'à 10 commandes Modbus RTU/ASCII pour chaque port COM
• Supporte jusqu'à 4 périphériques Modbus TCP
• Supporte jusqu'à 5 commandes Modbus TCP pour chaque appareil Modbus TCP
• Supporte des codes de fonction Modbus : 0x01，0x02，0x03, 0x04，0x05，0x06，0x0F et 0x10
• Supporte pour chaque périphérique Modbus TCP jusqu'à 2048 entrées/sorties digitales et 1024 entrées/sorties analogiques max.
• x2 ports de communication : RS-232 et RS-485
• x1 port Ethernet 10/100 Base-Tx
• Alimentation 10 à 30 VDC, consommation 2,5 W
• Température de fonctionnement -25°C à + 75°C
• Montage Rail-DIN
• Dimensions 72 x 122 x 33 mm
• Marque : ICP DAS
