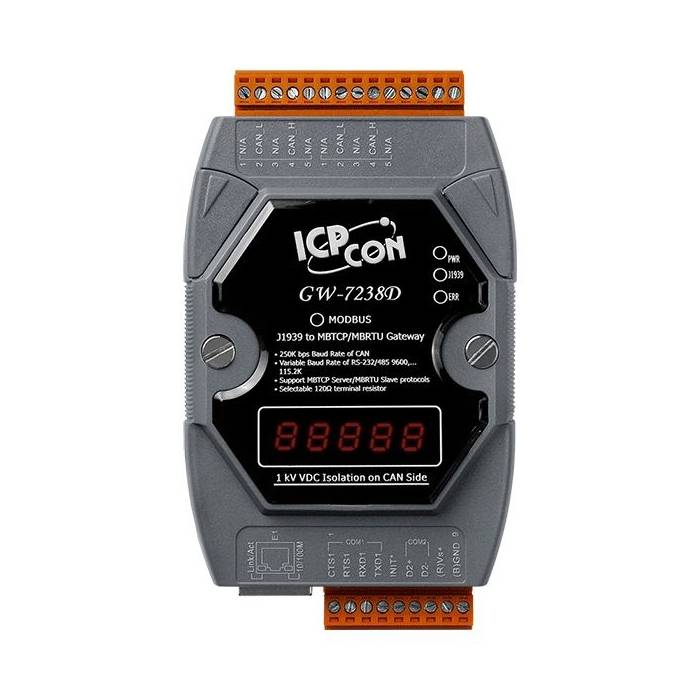

Gateway de communication Modbus RTU esclave vers J1939

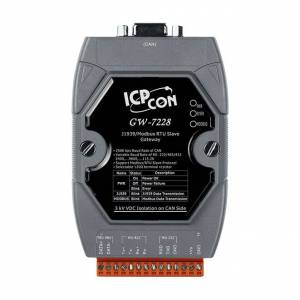

Semblable à la passerelle de communication GW-7228, la passerelle GW-7238D est une passerelle de communication industrielle J1939 vers maître Modbus. La principale différence est que la passerelle de communication industrielle GW-7238D possède un port Ethernet en tant que serveur Modbus TCP et permet la connexion à un maximum de 5 clients Modbus TCP.

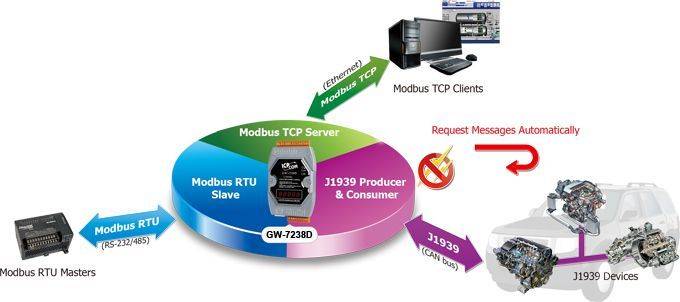

La passerelle de communication industrielle GW-7238D propose également des ports RS-232 et RS-485 esclaves Modbus RTU et permettent au maître Modbus RTU d’échanger les données avec les périphériques du réseau J1939. Le serveur Modbus TCP et les fonctions esclaves Modbus RTU de la passerelle GW-7238D peuvent fonctionner simultanément.

Grâce à cette fonctionnalité, les utilisateurs peuvent utiliser la passerelle de communication industrielle GW-7238D dans leurs applications de manière plus souple et plus économique. Pour les réseaux CAN J1939, la passerelle GW-7238D supporte les messages J1939 de types PDU1, PDU2, de diffusion et de destination.

• Référence : GW-7238D
• Transmission et réception de tous types de messages J1939, y compris les unités PDU1, PDU2, de diffusion et de destination spécifiques
• Supporte le protocole esclave Serveur Modbus TCP/RTU avec les codes de fonction 03, 04, 06 et 16
• Prise en charge simultanée de la communication entre Modbus TCP/RTU et J1939
• Supporte BAM of Connection Management
• Intègre des voyants d’indication LED PWR / J1939 / MODBUS / ERR
• Supporte des interfaces RS-232, RS-485 et Ethernet
• Jumper intégré pour activer la résistance de terminaison 120Ω
• Module CPU 80186, 80 MHz
• LED d'indication : PWR / J1939 / Modbus / ERR
• Consommation 2 W
• Température de fonctionnement -25°C à + 75°C
• Montage Rail-DIN
• Dimensions 122 x 72 x 33 mm
• Marque : ICP DAS
