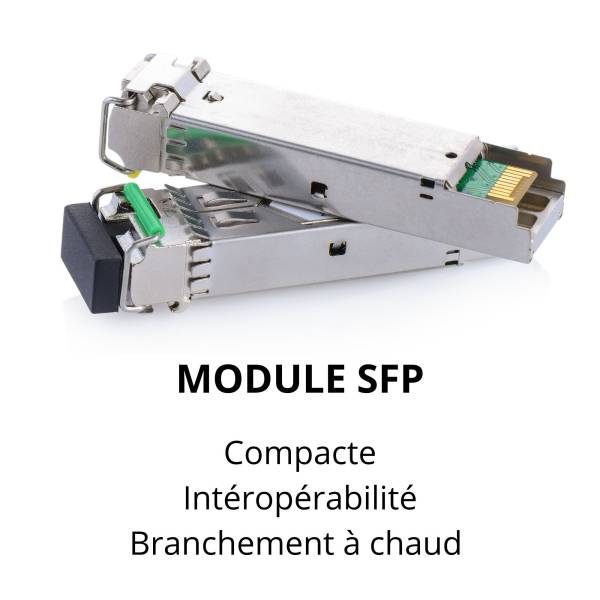

Qu'est-ce qu'un module SFP et à quoi ça sert ?

Étant donné le grand nombre de modules SFP disponibles sur le marché, de nombreuses personnes ont besoin de connaître les différentes classifications. Par conséquent, choisir le bon émetteur-récepteur SFP devient un défi. Ci-dessous quelques exemples de types de modules SFP qui existent :

Par type de média SFP

• Cuivre : Transmet le signal avec des câbles en cuivre traditionnels, tels que les câbles de réseau ou les câbles DAC.
• Fibre multimode MMF : Prend en charge le câblage OM1, OM2, OM3, OM4 et OM5. Un grade de fibre plus élevé offre de meilleures performances.
• Fibre monomode SMF : Convient au câblage en fibre monomode 9/125, fournit la distance de liaison maximale.

Par distance des transceivers SFP

• T : incluant 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, distance typique 100m sur câble Cat5.
• SX : signifie courte portée. Il est défini dans la norme IEEE 802.3z ; 1000base-SX atteint 550m sur une fibre multimode.
• LX : signifie portée étendue. Elle est définie dans la norme IEEE 802.3z ; 1000BASE-LX atteint 10 km sur une fibre monomode.
• EX : signifie portée étendue. Il est défini dans la norme IEEE 802.3z. 1000BASE-EX atteint 40 km sur une fibre monomode.
• ZX : signifie également portée étendue. Il est défini dans IEEE 802.3z, 1000BASE-ZX atteint 70km (ou 80km) sur une fibre monomode.

Par application

• SFP ordinaire : transceiver le plus courant avec une fibre duplex.
• SFP CWDM : supporte la transmission CWDM pour améliorer la bande passante sur une seule fibre.
• SFP DWDM : Supporte la transmission DWDM pour maximiser la bande passante tout en économisant le câblage de la fibre.
• SFP BiDi : émetteur-récepteur bidirectionnel pour l'émission et la réception dans une fibre simplex.
• SFP SDH/SONET : principalement des vitesses de 155 Mbps, 622 Mbps et 2,5 Gbps, adaptées aux plates-formes SDH/SONET.
• SFP Fiber Channel : couvre les vitesses de 1G, 2G, 4G et 8G, principalement utilisé dans le réseau de stockage.
• SFP vidéo : supporte HD-SDI/3G-SDI/6G-SDI/12G-SDI, se concentre sur le marché de la transmission vidéo.
• SFP PON : inclut les normes GPON et EPON pour les réseaux optiques passifs, principalement pour les applications FTTX.
• Câble SFP : Il s'agit d'un câble à connexion directe avec un connecteur SFP aux deux extrémités, une solution moins coûteuse pour les très courtes longueurs.


Par type de connecteur

• LC : LC est le connecteur par défaut de la plupart des émetteurs-récepteurs SFP.
• SC : certains transceivers BiDi assemblent des connecteurs SC mais partagent un très petit envoi.
• RJ45 : Cet émetteur-récepteur est doté d'un connecteur RJ45 femelle pour permettre l'insertion d'un câble réseau.

Par type de température de fonctionnement

• Niveau commercial : il s'agit d'un transceiver typique qui supporte une température de 0°C à +70°C. Il présente généralement le meilleur rapport prix/coût et convient à un environnement intérieur standard tel qu'un centre de données ou une entreprise.
• Niveau industriel : il s'agit d'un émetteur-récepteur durci qui supporte une température de -40°C à +85°C. Il convient aux switches industriels dans un environnement difficile, mais ils sont proposés à un prix beaucoup plus élevé.
• Niveau étendue : ce type d'émetteur-récepteur n'est pas le type standard. Il peut supporter une température de -10~85°C.En fait, il existe de nombreuses autres façons de les classer. Toutefois, les méthodes les plus courantes sont classées en fonction de la vitesse des données et de l'application.

Il est important de noter qu'un même transceiver peut être associé à différents types selon différentes classifications.

Quelques conseils à prendre en compte si vous devez choisir un module SFP :

• Vérifiez la vitesse supportée par le port de votre commutateur (ou d'autres appareils réseau), puis choisissez le module SFP adéquat.
• Connaitre les types de câblage de votre réseau : si vous disposez d'une structure de câblage en fibre multimode, choisissez le SFP multimode. A contrario, si vous disposez d'un câblage en fibre monomode, un transceiver monomode est le seul choix possible.
• Connaitre votre distance de liaison. N'oubliez pas de choisir un SFP prenant en charge des distances de transmission plus longues que prévu. Dans le cas contraire, un câble à fibre optique de mauvaise qualité ou une extrémité de fibre sale peut entraîner une défaillance de la liaison.
• Tenir compte de la température de fonctionnement. Pour un environnement intérieur typique, l'utilisation d'un transceiver de qualité commerciale est suffisante. En revanche, pour les applications extérieures ou difficiles, il est préférable d'utiliser un émetteur-récepteur de type industriel.
• N'oubliez pas de vérifier la compatibilité avec le fournisseur avant de passer commande. Le switch ne peut pas reconnaître un transceiver incompatible, ce qui vous fera perdre de l'argent et un temps précieux. Choisissez donc toujours un transceiver dont la compatibilité a été prouvée.
