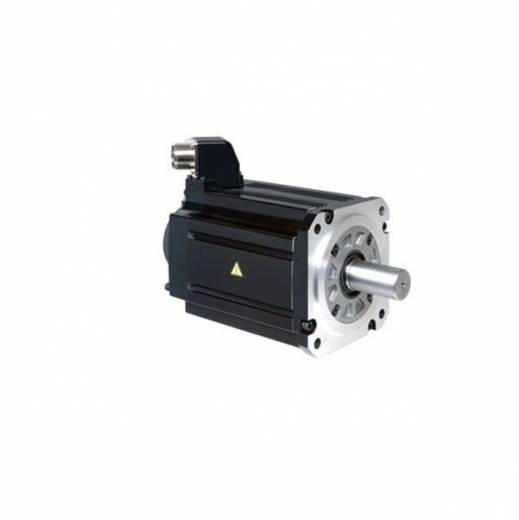

-Présentation servomoteur HG-JR 200/400V Mitsubishi
IP Systèmes a le plaisir de vous présenter la série de servomoteurs HG-JR de notre partenaire Mitsubishi Electric. L'inclusion d'un système de détection de position absolu élimine le besoin d'une séquence homing, un DOG approximatif et d'autres capteurs, ce qui contribue à réduire le temps et à améliorer la fiabilité. L'utilisation de ces servomoteurs est extrêmement efficace et garantit une grande stabilité pour de faibles vitesses. Le mode absolu de notre partenaire Mitsubishi Electric permet de configurer un système pour la détection de la position à valeur absolue qui peut être commandé depuis une interface entrées/sortie traditionnelle avec le signal du train d'impulsions.
La série de servomoteur HG-JR, en version 200V et 400V, représente des servomoteurs en faible moment d'inertie. Les servomoteurs de 400V sont destinés à la série de servoamplificateur Melservo MR-J4 sur une plage de puissance de 22kW maxi pour un faible moment d'inertie et une vitesse élevée. Compacts, ils sont équipés d'un codeur à haute résolution et couvre les standards globaux. Cette série est idéale dans les domaines d'applications tels que le traitement agroalimentaire et l'emballage, les presses, les robots convoyeurs pour les machines par injection, les empileuses, et toutes les machines qui exigent une vitesse élevée et un haut débit.
Liste des modèles servomoteurs HG-JR en 200V :
| Modèles |
Puissance en sortie (kvA) |
Couple nominal (Nm) |
Vitesse nominale (t/min) |
Courant nominal (A) |
|---|---|---|---|---|
| HG-JR53 | 0,5 kVA | 1,6 Nm | 3000 t/min | 3,0 A |
| HG-JR73 | 0,75 kVA | 2,4 Nm | 3000 t/min | 5,6 A |
| HG-JR103 | 1,0 kVA | 3,2 Nm | 3000 t/min | 5,6 A |
| HG-JR153 | 1,5 kVA | 4,8 Nm | 3000 t/min | 11 A |
| HG-JR203 | 2,0 kVA | 6,4 Nm | 3000 t/min | 11 A |
| HG-JR353 | 3,3 kVA | 10,5 Nm | 3000 t/min | 17 A |
| HG-JR503 | 5,0 kVA | 15,9 Nm | 3000 t/min | 27 A |
| HG-JR703 | 7,0 kVA | 22,3 Nm | 3000 t/min | 34 A |
| HG-JR903 | 9,0 kVA | 28,6 Nm | 3000 t/min | 41 A |
| HG-JR11K1M | 11 kVA | 70 Nm | 1500 t/min | 61 A |
| HG-JR15K1M | 15 kVA | 95,5 Nm | 1500 t/min | 76 A |
| HG-JR22K1M | 22 kVA | 140 Nm | 1500 t/min | 99 A |
Liste des modèles servomoteurs HG-JR en 400V :
| Modèles |
Puissance en sortie (kvA) |
Couple nominal (Nm) |
Vitesse nominale (t/min) |
Courant nominal (A) |
|---|---|---|---|---|
| HG-JR534 | 0,5 kVA | 1,6 Nm | 3000 t/min | 1,5 A |
| HG-JR734 | 0,75 kVA | 2,4 Nm | 3000 t/min | 2,8 A |
| HG-JR1034 | 1,0 kVA | 3,2 Nm | 3000 t/min | 2,8 A |
| HG-JR1534 | 1,5 kVA | 4,8 Nm | 3000 t/min | 5,4 A |
| HG-JR2034 | 2,0 kVA | 6,4 Nm | 3000 t/min | 5,4 A |
| HG-JR3534 | 3,3 kVA | 10,5 Nm | 3000 t/min | 8,3 A |
| HG-JR5034 | 5,0 kVA | 15,9 Nm | 3000 t/min | 14 A |
| HG-JR7034 | 7,0 kVA | 22,3 Nm | 3000 t/min | 17 A |
| HG-JR9034 | 9,0 kVA | 28,6 Nm | 3000 t/min | 21 A |
| HG-JR11K1M4 | 11 kVA | 70 Nm | 1500 t/min | 31 A |
| HG-JR15K1M4 | 15 kVA | 95,5 Nm | 1500 t/min | 38 A |
| HG-JR22K1M4 | 22 kVA | 140 Nm | 1500 t/min | 50 A |
