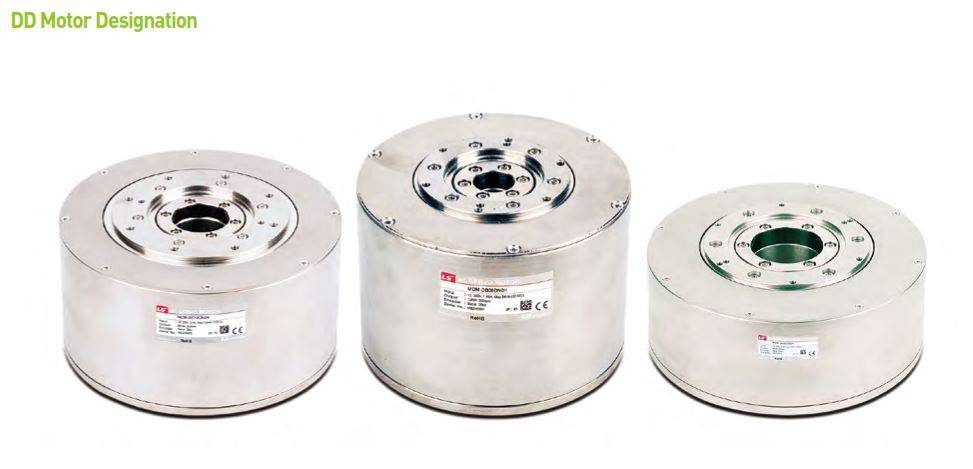

-Présentation Servomoteur MDM LS Electric 200 VAC puissance 63W à 2,5kW IP40 encodeur 20 bit
Nous avons le plaisir de vous présenter le servomoteur série MDM de notre partenaire LS Electric. Ce servomoteur MDM est compatible uniquement avec les servoamplificateurs alimentés en 200 VAC série L7 LS Electric. Celui-ci est optimisé pour les opérations à basse vitesse, à couple élevé et de haute précision : il fournit une connexion d'alimentation pour la connexion de la borne DC-Link, taille compacte, câblage facile, et intègre une connexion pour l'entrée CC.
Le servomoteur MDM a de nombreux avantages : pas d'impact de jeu, fonctionnement haute précision et temps d'installation réduit, mouvement rotatif régulier, réduction du bruit... Il supporte des températures de fonctionnement allant de 0°C à +40°C, une puissance nominale de 0,06 kW à 2,5 kW, un couple nominal de 3 à 330 Nm, des vitesses de 50, 150 et 200 tours par minute ainsi qu'un encodeur série 20 bit (résolution de 1 048 576 CPR single turn).

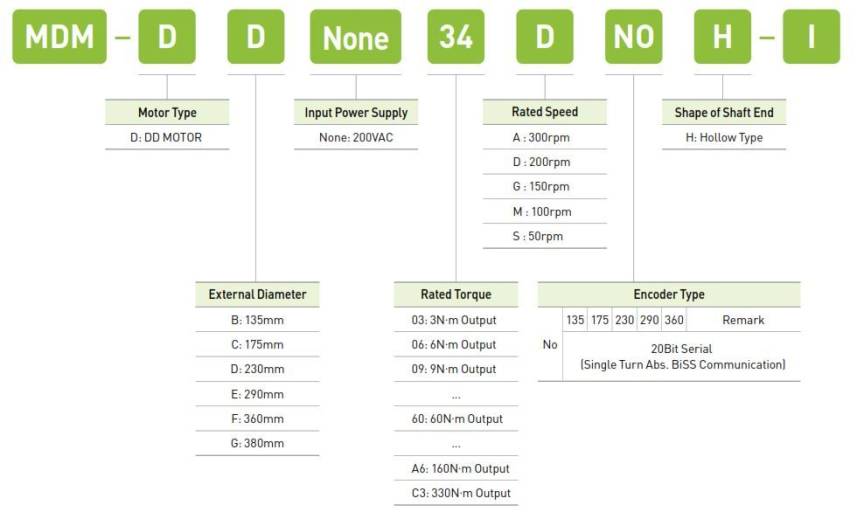

Liste des modèles de servomoteurs série MDM 200 VAC :
| Modèles |
Puissance (W) |
Couple (Nm) |
Courant (A) |
Vitesse (tr/min) |
|---|---|---|---|---|
| MDM-DB-L7A001 | 63 W | 3 Nm | 1,12 A | 200 tr/min |
| MDM-DB-L7A002 | 126 W | 6 Nm | 1,46 A | 200 tr/min |
| MDM-DB-L7A004 | 188 W | 9 Nm | 2,63 A | 200 tr/min |
| MDM-DC-L7A002 | 126 W | 6 Nm | 1,48 A | 200 tr/min |
| MDM-DC-L7A004 | 251 W | 12 Nm | 2,41 A | 200 tr/min |
| MDM-DC-L7A008 | 377 W | 18 Nm | 3 A | 200 tr/min |
| MDM-DD-L7A004 | 251 W | 12 Nm | 2,58 A | 200 tr/min |
| MDM-DD-L7A008 | 461 W | 22 Nm | 3,33 A | 200 tr/min |
| MDM-DD-L7A010 | 712 W | 34 Nm | 5,72 A | 200 tr/min |
| MDM-DE-L7A010 | 838 W | 40 Nm | 5,3 A | 200 tr/min |
| MDM-DE-L7A020 | 1 257 W | 60 Nm | 8,33 A | 200 tr/min |
| MDM-DF-L7A020 | 1 728 W | 110 Nm | 9,48 A | 150 tr/min |
| MDM-DF-L7A030 | 2 513 W | 160 Nm | 14,6 A | 150 tr/min |
| MDM-DG-L7A020 | 1 728 W | 330 Nm | 12 A | 50 tr/min |

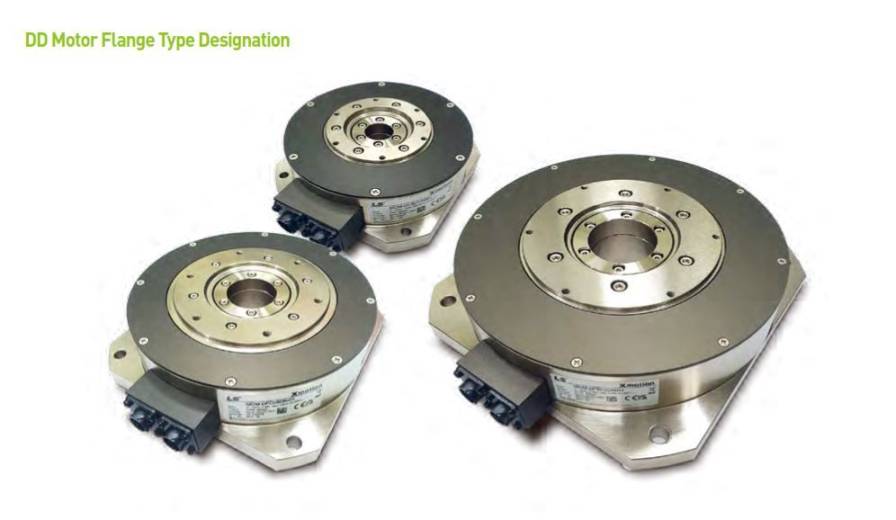

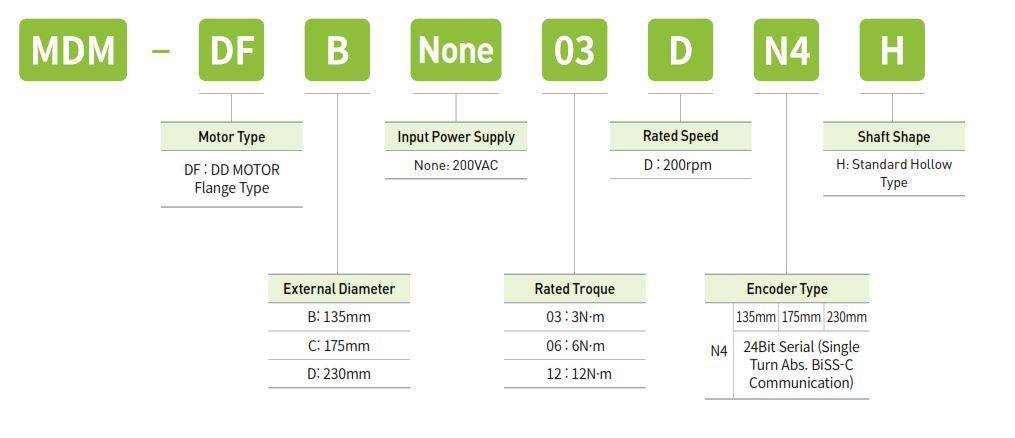

Liste des modèles de servomoteurs série MDM 200 VAC avec bride :
| Modèles |
Puissance (W) |
Couple (Nm) |
Courant (A) |
Vitesse (tr/min) |
|---|---|---|---|---|
| MDM-DFB03DN4H | 63 W | 3 Nm | 1,43 A | 200 tr/min |
| MDM-DFC06DN4H | 126 W | 6 Nm | 1,50 A | 200 tr/min |
| MDM-DFD12DN4H | 251 W | 12 Nm | 2,60 A | 200 tr/min |
