Tout ce que vous devez savoir sur la technologie HDBaseT

HDBaseT est un standard de transmission de signaux audio, vidéo, données et d'alimentation sur un seul câble réseau standard. Elle a été développée par la société israélienne Valens Semiconductor en 2010 et est maintenant utilisée par de nombreux fabricants d'équipements audiovisuels.

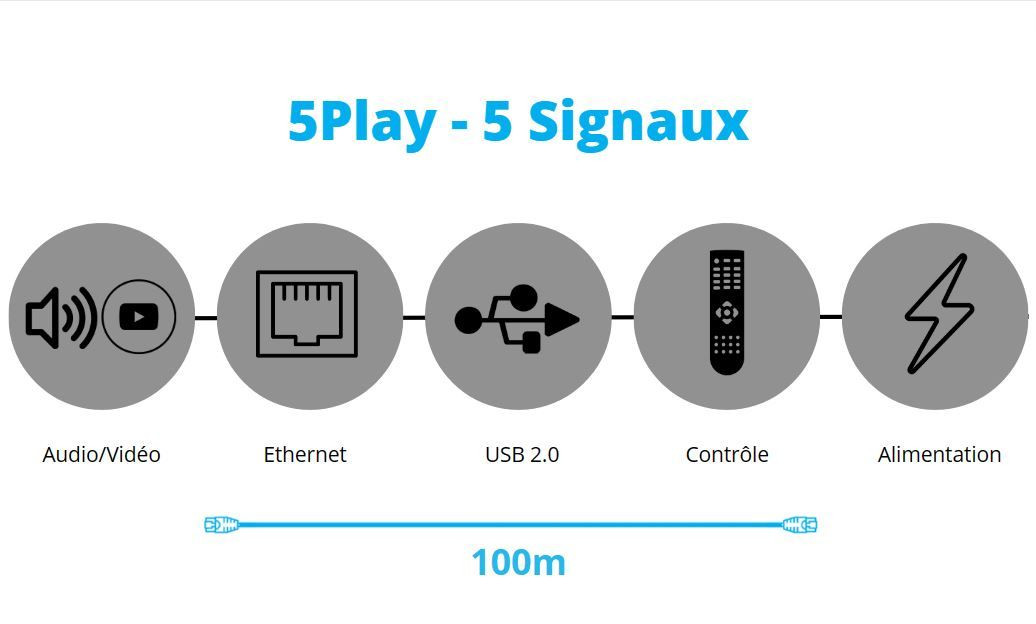

La technologie HDBaseT permet de transmettre simultanément des signaux de haute qualité avec un seul câble tels que :

• Audio & vidéo (non compressé)
• Ethernet (100BaseT)
• Contrôle (IR, RS-232, CEC)
• USB (clavier/souris)
• Alimentation PoH (100 watts max.)

En utilisant HDBaseT, il est possible de transmettre des signaux de haute qualité sur de longues distances allant jusqu'à 100 mètres, avec une résolution vidéo allant jusqu'à 4K, ainsi que de l'audio multi-canal et des signaux de contrôle à distance.

La technologie HDBaseT est utilisée dans de nombreux types d'équipements audiovisuels, tels que les téléviseurs, les projecteurs, les commutateurs HDMI, les récepteurs AV, les lecteurs de Blu-ray, les PC... Elle est également utilisée dans les applications professionnelles, telles que les systèmes de vidéoconférence, les systèmes de sécurité, les systèmes de contrôle de l'éclairage et les installations de divertissement en direct.

Il n'existe pas de différence de câbles HDBaseT en termes de spécifications techniques. Tous les câbles HDBaseT doivent respecter les mêmes normes de performance et de qualité pour assurer une transmission de signaux numériques fiable et de haute qualité.

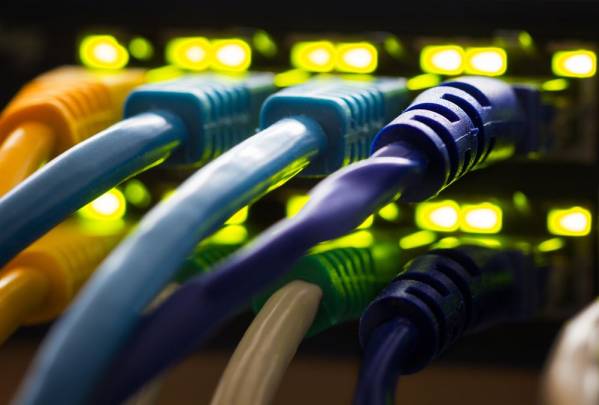

Cependant, il existe différentes catégories de câbles Ethernet qui peuvent être utilisées pour la transmission HDBaseT, en fonction de la distance de transmission et de la bande passante requises.

Les câbles CAT5e peuvent être utilisés pour des distances allant jusqu'à 70 mètres, avec une bande passante de 100 MHz. Les câbles CAT6 et CAT6a peuvent être utilisés pour des distances allant jusqu'à 100 mètres, avec une bande passante plus élevée allant jusqu'à 250 MHz et 500 MHz, respectivement.

Il est important de noter que les câbles HDBaseT doivent être conformes aux normes de l'industrie pour assurer une transmission fiable et de haute qualité. Les câbles de mauvaise qualité ou non conformes peuvent causer des pertes de signal, une dégradation de la qualité et des problèmes de compatibilité avec les équipements HDBaseT.

Il est donc recommandé d'acheter des câbles de qualité auprès de fournisseurs réputés pour garantir une transmission de signal optimale.

HDBaseT est utilisé dans de nombreux domaines, notamment :

• Les salles de conférence pour connecter des ordinateurs, des caméras, des écrans et des haut-parleurs
• Les environnements résidentiels pour connecter des téléviseurs, des amplificateurs, des haut-parleurs et des consoles de jeux

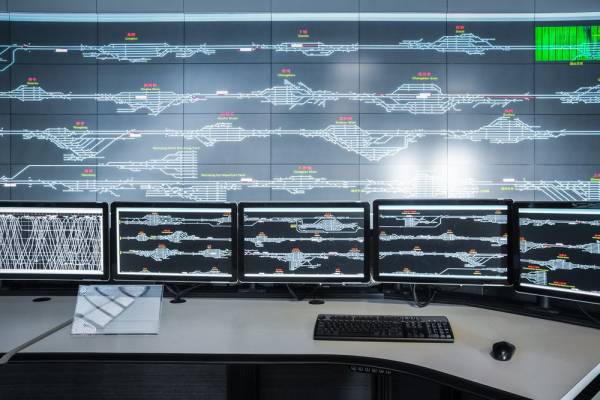

• Les salles de contrôle pour connecter des équipements de surveillance, des PC industriels et des écrans industriels
• Les installations industrielles pour connecter des équipements de production et de traitement des données...

L'installation de HDBaseT dépend de l'application et de l'équipement que vous utilisez.

En tout premier lieu, vérifiez que vos équipements sont compatibles avec HDBaseT : Assurez-vous que vos sources vidéo, vos écrans et vos autres équipements sont compatibles avec HDBaseT. Vérifiez bien les spécifications techniques de vos produits.

Choisissez le bon câble HDBaseT : Le câble HDBaseT est spécialement conçu pour transmettre des signaux vidéo et audio haute définition sur une longue distance. Il est important de choisir le bon câble HDBaseT en fonction de la distance et des spécifications techniques de votre installation.

Connectez les équipements : Une fois que vous avez le câble HDBaseT et que vous avez vérifié que tous vos équipements sont compatibles, connectez-les en utilisant le câble HDBaseT. Branchez l'extrémité du câble à la source vidéo (comme un ordinateur) et l'autre extrémité à l'écran.

Configurez les paramètres : Si nécessaire, configurez les paramètres de votre équipement en fonction de l'installation. Par exemple, vous pouvez avoir besoin de régler la résolution de l'écran ou d'activer le mode HDBaseT sur certains équipements.

Testez le fonctionnement : Une fois que tout est connecté et configuré, testez le système pour vous assurer que tout fonctionne correctement. Vérifiez que la vidéo et l'audio sont transmis correctement sur l'écran. Si vous rencontrez des problèmes, vérifiez les connexions et les paramètres de l'équipement.

Il est recommandé de faire appel à un spécialiste pour l'installation de HDBaseT, en particulier pour les installations plus complexes ou pour les installations industrielles. IP Systèmes vous accompagne dans la mise en place de la technologie HDBaseT si vous souhaitez par exemple relier des PC industriels avec des écrans de types moniteur ou Panel PC.

Toujours à la pointe de la technologie, IP Systèmes est en mesure de vous fournir des solutions personnalisées (PC industriel et écran industriel) incluant la technologie HDBaseT :

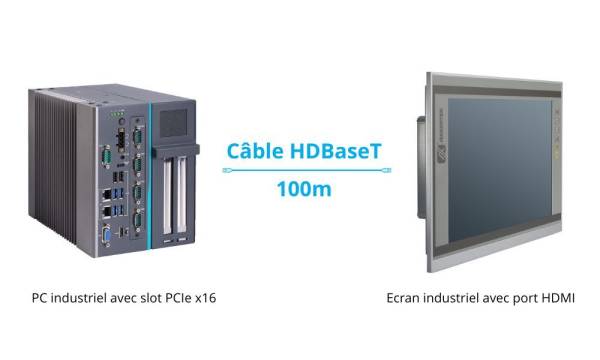

- Les PC industriels en intégrant dans leur slot PCI Express x16 une carte modulaire et ultra compacte certifiée HDBaseT. Exemple ci-contre avec une Box PC Axiomtek IPC962-525.

- Les écrans industriels (Panel PC, moniteur industriel...) ayant comme pré-requis de base un port HDMI, en leur intégrant un boîtier/convertisseur ultra compact HDBaseT. Exemple ci-contre : Moniteur Axiomtek P6121-V3.

Cette configuration vous permet de relier avec un seul câble HDBaseT (max. 100m) : un écran industriel et un PC industriel.

IP Systèmes vous accompagne dans vos projets en tant que spécialiste, tant dans le choix de vos PC ou écrans industriels que dans votre choix de cartes spéciales HDBaseT et/ou convertisseurs HDBaseT.
