Gateway DeviceNET esclave vers maître Modbus RTU

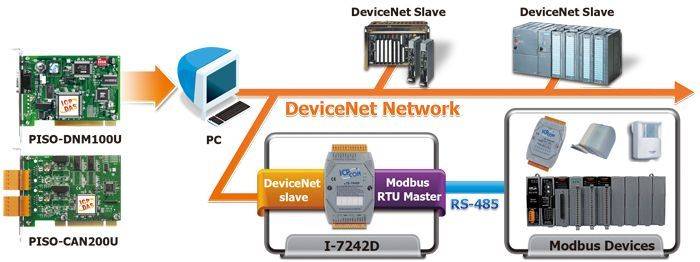

La passerelle de communication industrielle I-7242D permet à un maître situé sur un réseau DeviceNet de dialoguer avec les esclaves d'un réseau Modbus RTU. C’est un périphérique «esclave groupe 2 uniquement» sur le réseau DeviceNet, et elle supporte un «ensemble de connexions maître/esclave prédéfini». Du point de vue du réseau Modbus, c'est un maître Modbus RTU qui interroge toutes les données prédéfinies des esclaves Modbus RTU et contourne les commandes de contrôle DeviceNet des esclaves Modbus.

Ce périphérique est largement utilisé dans les applications d'automatisation de bâtiment, d'acquisition de données à distance, de contrôle et de surveillance de l'environnement, d'équipement de laboratoire et de recherche, d'automatisation d'usine, etc. La passerelle de communication industrielle I-7242D dispose également d’un logiciel pour paramétrer et construire le fichier EDS. Grâce au fichier EDS, il est facile d’appliquer les appareils Modbus RTU dans les applications DeviceNet.

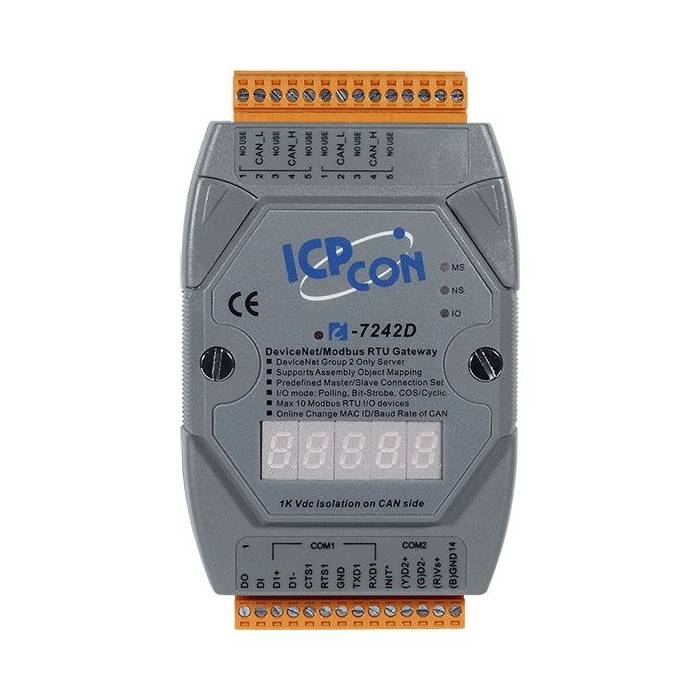

• Références : I-7242D
• Version DeviceNet : Volume I & II, version 2.0
• Abonné DeviceNet serveur groupe 2 uniquement
• Mappage et assemblage des objets dynamiques
• Changement en ligne du débit et identifiant MAC du CAN
• Indicateurs LED, NS, MS et IO
• Nombre maximum d'abonnés : 10 esclaves Modbus
• Voyant à 7 segments indiquant le mode de fonctionnement, l'identifiant MAC, la vitesse et le code d'erreur
• Configuration facilitée par l'utilisation de fichiers EDS spécifiques
• x2 ports de communication : RS-232 et RS-485
• Alimentation de 10 à 30 VDC, consommation 3 W
• Température de fonctionnement -25°C à +75°C
• Montage Rail-DIN
• Dimensions 72 x 122 x 33 mm
• Marque : ICP DAS
