Présentation

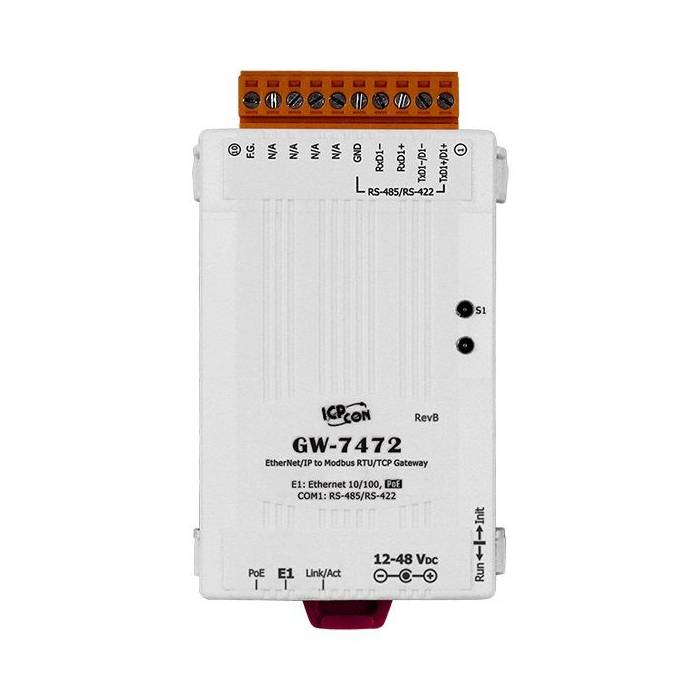

-Présentation passerelle de communication EtherNET IP vers Modbus RTU GW-7472
Le GW-7472 (adaptateur EtherNet/IP vers passerelle maître Modbus RTU et client Modbus TCP) est utile pour l'échange de données entre le réseau Modbus RTU, le réseau Modbus TCP et le réseau EtherNet/IP. Elle lit les données de registre des esclaves Modbus RTU ainsi que des serveurs Modbus TCP et publie ces données dans les données de registre d'entrée du scanner EtherNet/IP. Les données de sortie transmises par le scanner EtherNet/IP sont mises à jour dans les données de registre des esclaves Modbus RTU / serveurs Modbus TCP via la GW-7472.
La passerelle de communication GW-7472 est facile à installer, même directement attachée à un dispositif série ou intégrée dans une machine. La passerelle de communication GW-7472 est dotée d'une puissante unité MCU 32 bits pour gérer efficacement le trafic réseau et fournit une alimentation par Ethernet (PoE) conforme à la norme IEEE 802.3af (classification, classe 1) avec un câble Ethernet standard de catégorie 5.
Grâce au commutateur PoE NS-205PSE, la passerelle de communication industrielle GW-7472 peut être alimentée par le câble Ethernet. Quand il n'y a pas de commutateur PoE sur le site, la passerelle GW-7472 fournit une autre façon d'être alimenté par des adaptateurs DC. Ces deux interfaces d'alimentation sont redondantes. Si l'une d'entre elles tombe en panne, l'autre prendra le relais pour fournir la bonne alimentation à la passerelle GW-7472.
