Présentation

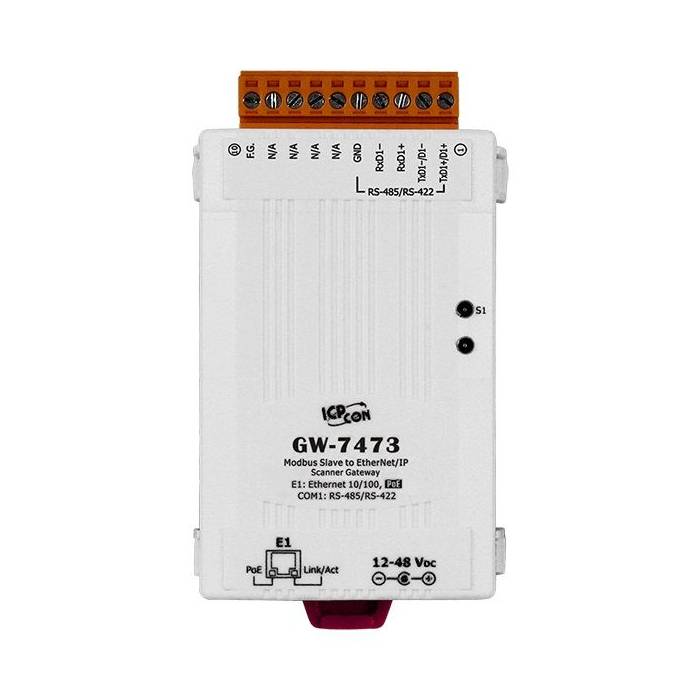

-Présentation passerelle Modbus RTU vers EtherNET IP GW-7243
La passerelle de communication industrielle GW-7473 (Modbus TCP/RTU esclave vers scanner EtherNet/IP) est utile pour l'échange de données entre le Maître Modbus et l'adaptateur EtherNet/IP. Elle lit les données de registre de l'adaptateur EtherNet/IP et publie ces données dans les données de registre d'entrée du client Modbus TCP ainsi que du maître Modbus RTU. Les données de sortie transmises par le Maître Modbus TCP/RTU sont mises à jour dans les données de registre de l'adaptateur EtherNet/IP.
La passerelle de communication industrielle GW-7473 est facile à installer, même directement attaché à un dispositif série ou intégré dans une machine. La passerelle de communication GW-7473 est dotée d'une puissante unité MCU 32 bits pour gérer efficacement le trafic réseau et fournit une alimentation par Ethernet (PoE) conforme à la norme IEEE 802.3af (classification, classe 1) avec un câble Ethernet standard de catégorie 5.
Grâce au NS-205PSE, un commutateur PoE, la passerelle de communication GW-7473 peut être alimentée par le câble Ethernet. Quand il n'y a pas de commutateur PoE sur le site, la GW-7473 fournit une autre façon d'être alimenté par des adaptateurs DC. Ces deux interfaces d'alimentation sont redondantes. Si l'une d'entre elles tombe en panne, l'autre prendra le relais pour fournir la bonne alimentation à la GW-7473.
Caractéristiques
