-Présentation Servomoteur HK-KT 200V 400V faible inertie puissance 0,05 à 2,0 kW Mitsubishi

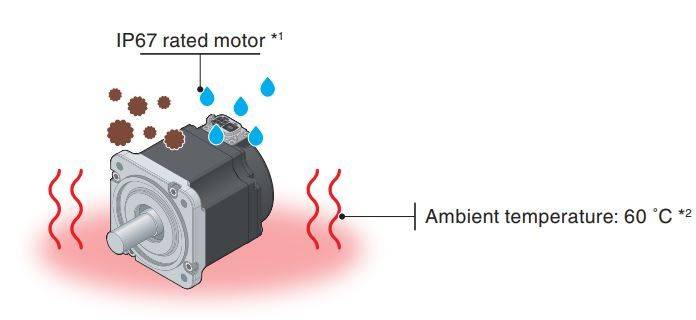

Nous avons le plaisir de vous présenter la série de servomoteur HK-KT de notre partenaire Mitsubishi. Cette série de servomoteur HK-KT est associée au servo amplificateur MR-J5. Ultra robuste, elle bénéficie d'une conception totalement étanche avec un indice de protection IP67, un refroidissement naturel et supporte des températures de fonctionnement allant de 0°C à +60°C. Les servoamplificateurs 200V peuvent entraîner des servomoteurs 200V et 400V, et les servomoteurs 400V peuvent produire un couple suffisant pour fonctionner lorsqu'ils sont combinés avec des servoamplificateurs 200V de plus petite capacité. La réduction de la capacité de l'amplificateur d'asservissement contribue à réduire les coûts et l'espace d'installation.

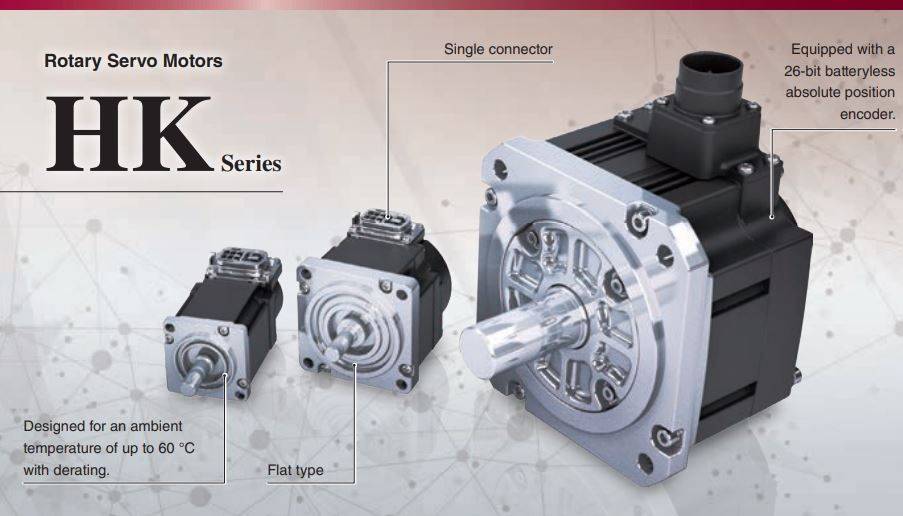

Les servomoteurs HK-KT, déclinés en 200V et 400V, intègre un codeur de position absolue sans batterie 26 bits, et supporte une vitesse nominale de 3000 tours par minute (6700 tours par minutes max.), et sont dotés d'un connecteur tout-en-un, ce qui simplifie le raccordement. Le connecteur unique de la série HK-KT combine l'alimentation du moteur, le codeur et le frein électromagnétique en un seul câble. Le One-Touch Lock élimine la nécessité de serrer les vis, ce qui facilite le câblage. Les servomoteurs sont également compatibles avec le type de câble double. Les câbles peuvent être montés horizontalement ou verticalement, selon votre choix.
Liste des servomoteurs HK-KT 200V :
| Modèles |
Puissance nominale (kW) |
Courant nominal (A) |
Couple nominal (Nm) |
Vitesse nominale (tr/min) |
|---|---|---|---|---|
| HK-KT053W | 0,05 kW | 1,3 A | 0,16 Nm | 3000 tr/min |
| HK-KT13W | 0,1 kW | 1,2 A | 0,32 Nm | 3000 tr/min |
| HK-KT1M3W | 0,15 kW | 1,2 A | 0,48 Nm | 3000 tr/min |
| HK-KT13UW | 0,1 kW | 1,1 A | 0,32 Nm | 3000 tr/min |
| HK-KT23W | 0,2 kW | 1,4 A | 0,64 Nm | 3000 tr/min |
| HK-KT43W | 0,4 kW | 2,6 A | 1,3 Nm | 3000 tr/min |
| HK-KT63W | 0,6 kW | 4,5 A | 1,9 Nm | 3000 tr/min |
| HK-KT23UW | 0,2 kW | 1,5 A | 0,64 Nm | 3000 tr/min |
| HK-KT43UW | 0,4 kW | 2,1 A | 1,3 Nm | 3000 tr/min |
| HK-KT7M3W | 0,75 kW | 4,7 A | 2,4 Nm | 3000 tr/min |
| HK-KT103W | 1,0 kW | 5,0 A | 3,2 Nm | 3000 tr/min |
| HK-KT63UW | 0,6 kW | 4,0 A | 2,4 Nm | 2400 tr/min |
| HK-KT7M3UW | 0,75 kW | 4,0 A | 2,4 Nm | 3000 tr/min |
| HK-KT103UW | 1,0 kW | 4,9 A | 3,2 Nm | 3000 tr/min |
| HK-KT153W | 1,5 kW | 8,7 A | 4,8 Nm | 3000 tr/min |
| HK-KT203W | 2,0 kW | 11 A | 6,4 Nm | 3000 tr/min |
| HK-KT202W | 2,0 kW | 9,0 A | 9,5 Nm | 2000 tr/min |
| HK-KT434W | 0,2 kW | 1,3 A | 1,3 Nm | 1500 tr/min |
| HK-KT634W | 0,3 kW | 2,3 A | 1,9 Nm | 1500 tr/min |
| HK-KT7M34W | 0,375 kW | 2,4 A | 2,4 Nm | 1500 tr/min |
| HK-KT1034W | 0,5 kW | 2,5 A | 3,2 Nm | 1500 tr/min |
| HK-KT1534W | 0,75 kW | 4,4 A | 4,8 Nm | 1500 tr/min |
| HK-KT2034W | 1,0 kW | 5,3 A | 6,4 Nm | 1500 tr/min |
| HK-KT2024W | 1,0 kW | 4,5 A | 9,5 Nm | 1000 tr/min |
Liste des servomoteurs HK-KT 400V :
| Modèles |
Puissance nominale (kW) |
Courant nominal (A) |
Couple nominal (Nm) |
Vitesse nominale (tr/min) |
|---|---|---|---|---|
| HK-KT_053W | 0,05 kW | 1,3 A | 0,16 Nm | 3000 tr/min |
| HK-KT_13W | 0,1 kW | 1,2 A | 0,32 Nm | 3000 tr/min |
| HK-KT_1M3W | 0,15 kW | 1,2 A | 0,48 Nm | 3000 tr/min |
| HK-KT_434W | 0,4 kW | 1,3 A | 1,3 Nm | 3000 tr/min |
| HK-KT_634W | 0,6 kW | 2,3 A | 1,9 Nm | 3000 tr/min |
| HK-KT_7M34W | 0,75 kW | 2,4 A | 2,4 Nm | 3000 tr/min |
| HK-KT_1034W | 1,0 kW | 2,5 A | 3,2 Nm | 3000 tr/min |
| HK-KT_634UW | 0,6 kW | 1,6 A | 2,4 Nm | 2400 tr/min |
| HK-KT_1034UW | 1,0 kW | 2,5 A | 3,2 Nm | 3000 tr/min |
| HK-KT_1534UW | 1,5 kW | 4,4 A | 4,8 Nm | 3000 tr/min |
| HK-KT_2034W | 2,0 kW | 5,3 A | 6,4 Nm | 3000 tr/min |
| HK-KT_2024W | 2,0 kW | 4,5 A | 9,5 Nm | 2000 tr/min |
